Шаблоны для установки лыжных креплений NN75, NNN, SNS и NIS-планки

15.01.2020 12:03
Предлагаю читателям форума набор разметочных шаблонов для установки наиболее популярных беговых лыжных креплений. Все шаблоны выполнены в масштабе 1:1 для распечатки на листе формата А4. Файл с шаблонами и подробной инструкцией по их использованию доступен по ссылке (pdf).

В текущую версию файла включены шаблоны для установки креплений следующих типов:
1. Nordic Norm
   - NN75
2. NNN (Rottefella, New Nordic Norm)
   - NNN; NNN II; NNN R3
3. SNS (Salomon Nordic System)
  - SNS Profil Racing Skate; Profil Equipe Skate/Classic; Profil Active (Combi); Profil Auto
  - SNS Pilot Equipe Skate/Classic; Pilot Sport Skate/Classic
  - SNS Propulse RC, RC2
4. NIS планка
  - для креплений Rottefella Xcelerator, Xcelerator 2.0/Pro, Xcelerator SSR

Несмотря на обилие и доступность лыжных сервисов и мастерских в крупных городах, а также появление платформы NIS, для многих лыжников-любителей самостоятельная установка креплений по-прежнему остаётся актуальной. При этом наибольшее число вопросов обычно вызывает разметка и сверление отверстий под крепления разных типов.
Использование шаблонов заметно упростит эту задачу, а новичкам позволит избежать распространённых ошибок. Надеюсь, что они окажутся полезными и для опытных лыжников, предпочитающих устанавливать крепления самостоятельно.

Буду рад вашим отзывам об использовании шаблонов. Пожелания и замечания можно оставлять ниже в комментариях или направлять по электронной почте, указанной в файле.

Всем легкой лыжни в наступившем году!

***
A set of mounting templates for cross-country ski bindings including NN75, NNN, SNS types and NIS mounting plate.
All the templates are designed for printing on A4 paper. Make sure to turn off scaling and "fit to page size" in print settings and check all the sizes with a ruler. If the image is slightly stretched out, try the calibrated version (on the last two pages). To download the latest updated file in pdf format, please, follow the link.
***

С уважением,
Михаил
  • Просмотров:13710
  • Комментариев:4
  • Рейтинг: +12 +12 0
SNS PILOT RS
05.11.2020 13:55
Могли бы вы добавить в шаблон тип креплений SNS PILOT RS?
У них немного другие расстояния.
Расстояние от ЦТ к пятке до первого самореза 123 мм.
Расстояние от первого самореза до второго 99 мм.
Ссылка Рейтинг: +2 +2 0

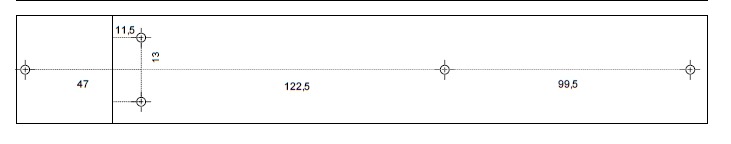

Уточнил размеры
26.11.2020 08:27
Расстояние от ЦТ к пятке до первого самореза 122,5 мм.
Расстояние от первого самореза до второго 99,5 мм.

Вверх Ссылка Рейтинг: +1 +1 0
Принято!
06.01.2021 03:45
TwinTwin, спасибо большое за уточнения к чертежу! Извините, давно не заходил на форум и не сразу увидел сообщение. Да, постараюсь сделать за праздники.
Встречный вопрос: поправка относится только к Pilot RC или ко всем креплениям линейки SNS Pilot/Propulse? У меня, к сожалению, сейчас под рукой нет ни тех, ни других, поэтому проверить не могу.
Вверх Ссылка Рейтинг: 0 0 0
Atomic, Fisсher и другие "нестандартные" крепления
07.01.2022 21:46
Большое спасибо всем за отзывы и уточнения к шаблонам! Честно говоря, не ожидал, что в эпоху платформ NIS они окажутся востребованы )

По итогам обратной связи решил дополнить исходный текст небольшим Q&A.

У меня крепление NNN/SNS, но шаблон не совпадает...
Обратите внимание, что помимо оригинальных креплений Rottefella (NNN) и Salomon (SNS), существует большое количество их разновидностей и моделей, выпускаемых различными брендами для этих же систем. Например, крепления системы SNS от Atomic или NNN от Fisсher.
Несмотря на то, что эти крепления совместимы с ботинками соответствующих систем, они имеют ряд конструктивных отличий и особенностей по сравнению с оригинальными. В том числе эти особенности могут проявляться в расположении крепёжных отверстий.
В связи с этим, даже если на креплении написано Rottefella NNN Technology, это не гарантирует, что вам подойдёт шаблон для оригинального крепления Rottefella.

Я могу использовать похожий шаблон для установки моих креплений?
Да, можете, но для этого придётся внести в него небольшие исправления. Процесс можно разбить на два шага:

Шаг 1: Выбор шаблона

Главное отличие между системами SNS и NNN с точки зрения монтажа креплений – это расположение оси крепления ботинка. Чаще всего оно находится над центром тяжести (ЦТ) лыжи, поэтому для простоты будем считать, что они совпадают.

У креплений SNS ось ЦТ расположена перед двумя боковыми силовыми шурупами. У большинства креплений NNN – на таком же расстоянии позади них.

В первом случае выбираем шаблоны с надписью Salomon Nordic System (SNS), во втором – с надписью Rottefella (NNN). Далее просто прикладываем крепление к шаблону с наиболее похожей разметкой и сравниваем. Если все отверстия совпали, приступаем к установке. Если нет, переходим ко второму шагу.

Шаг 2: Корректировка шаблона

 1. Совмещаем три отверстия под силовые шурупы в носочной части крепления с разметкой на шаблоне. Они должны совпасть, так как расстояния между ними типовые: 47 мм между передним и задними отверстиями, 26 мм между боковыми. Проверьте при этом, что ось крепления ботинка находится над линией ЦТ на лыже (или с необходимым смещением от неё).

 2. Через крепление намечаем на шаблоне все остальные несовпадающие отверстия, в средней и пяточной части. Если у крепления предусмотрен регулируемый (выдвигающийся) подпятник, то лучше выставить его сразу по каблуку ботинка, в котором планируете кататься.

Полученный шаблон гарантированно соответствует Вашему креплению и его можно использовать для установки.

Удачных установок, приятного катания и легкой лыжни в новом году!

С уважением,
Михаил
